泄爆裝置：泄爆螺栓、牽引絞索

泄爆屋面

1.概述

1.1泄爆屋蓋分為輕型泄壓屋蓋和輕質易碎屋蓋兩種。泄爆屋蓋的屋面部分（不含保溫層和防水層等）的單位質量不宜大于0.6kN/㎡。

1.2輕型泄壓屋蓋的泄壓部分（不包括檁條、梁、屋架）由輕質材料構成。當建筑物內部發生事故時，輕型泄壓屋蓋具有泄壓效能，使建筑物主體結構盡可能不遭受破壞。輕型泄壓屋蓋的泄壓部分的單位面積重量不應大于0.8kN/㎡。

1.3 輕質易碎屋蓋由輕質易碎材料組成，當建筑物內部發生事故時，不僅屋蓋具有泄壓效能，且破碎成小塊，不但保證建筑物主體結構不遭受破壞，還可以減輕對建筑物外部的影響。在設計泄爆屋蓋時宜優先選用輕質易碎的泄壓屋蓋。輕質易碎屋蓋的泄壓部分的單位面積重量不應大于1.5kN/㎡。

2.適用范圍

2.1輕質泄壓屋蓋適用于具有易燃液體或生產中排泄懸浮可燃粉塵或氣體，并能與空氣混合成爆炸性混合物的各類危險品生產工房、生產車間和危險品倉庫。

2.2輕質易碎屋蓋適用于危險等級高的（危險等級為A級和C1級）火、炸藥生產工房。

3.設計要點

3.1 當泄爆屋蓋是建筑物整體屋面的一部分時，泄爆屋蓋應高于相鄰的建筑物整體屋面0.5m以上。

3.2 輕型泄壓屋蓋和輕質易碎屋蓋的支承梁的梁底處應沿外墻及內墻頂部設置圈梁，并與支承梁聯成牢固的整體。

4.泄爆屋蓋分類

4.1輕型泄壓屋蓋分為：巖棉夾芯彩鋼板屋蓋和單層壓型鋼板復合保溫層蓋兩種。

4.2 輕質易碎屋蓋分為：纖維增強水泥板屋蓋、膨石輕型板屋蓋和泡沫混凝土復合板屋蓋三種。

巖棉夾心彩鋼板屋蓋（推薦做法一）

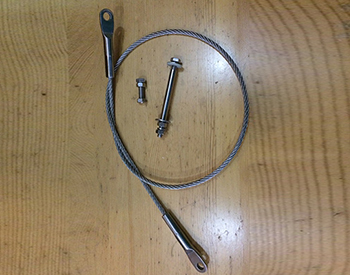

5.1巖棉夾芯彩鋼板屋蓋的夾心彩鋼板與屋蓋檁條之間用泄爆螺栓固定，泄爆螺栓的型號與數量根據泄爆壓力值選配。當發生事故時，為了不使夾芯彩鋼板亂飛，采用牽引絞索控制。每塊板設有兩根牽引拉索，其長度為900mm，拉斷力為2000kg。牽引絞索由屋蓋供應商同時提供。（此處增加牽引絞索，泄爆螺栓一套泄爆裝置圖片）

5.2巖棉夾芯板的厚度為50mm-100mm（由工程設計根據熱工需要確定），長度一般不大于12m。巖棉夾芯板的技術性能指標和屋面建筑構造均可參見國標圖集J925-1~3《壓型鋼板、夾芯板屋面及墻體建筑構造》。
